HCSC系列重型環錘式破碎機
- 使用范圍
HCSC系列環錘式破碎機是從日本引進開發的新產品，適用于電廠破碎煤，產量大，達200—2000T/H，出料粒度均勻，殼體液壓開啟，檢修方便。設有測定電參數、主軸承溫度和振動值的監視盤，運行安全可靠。設有風量調節器，入料口變排風為吸風，能集中除塵，防止污染。
- 工作原理
煤塊進入破碎機后，在高速旋轉的環錘沖擊作用下被初碎，又以高速沖向破碎板和篩板，再次被撞碎。同時，煤塊之間也互相撞擊。被撞擊后的煤塊在環錘和破碎板、篩板之間受到剪切及碾壓作用，自上而下流動，連續破碎，達到需要的粒度后從篩孔中排出。鐵、木等雜物被環錘撥入除雜物室內，定期清理。
- 結構簡述
HCSC系列環錘式破碎機除具有HS系列環錘式破碎機的特點外，還有如下優點。
- 殼體液壓開閉，檢修極為方便。
- 監視盤數字顯示電參數、主軸承溫度和振動值，異常時能報警和自動停機，運行安全可靠。
- 該機出力大、耗電少、噪聲低、粉塵小。
- 能排除鐵、木等雜物。

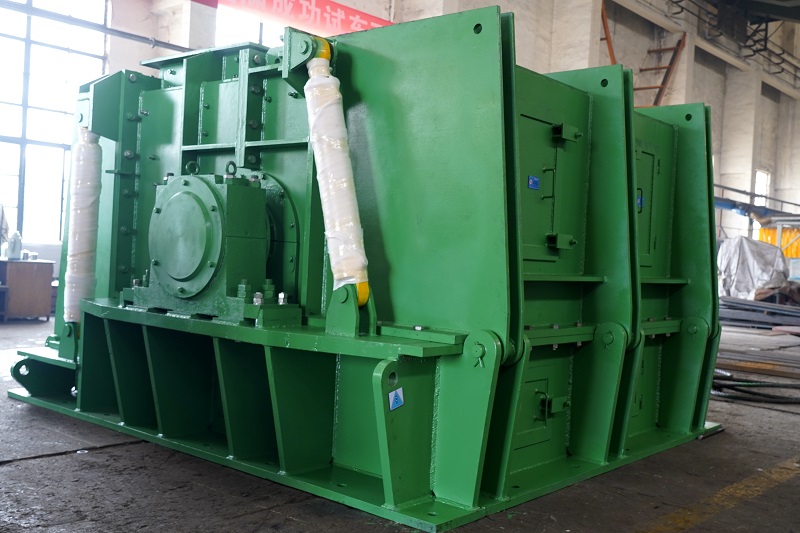

該機主要由機體、轉子、篩板支架、同軸機構和液壓系統等組成。
機體包括下部機體、前部機體、中部機體和后部機體四部分，這四部分采用鋼板焊接而成，它們之間是通過鉸軸和螺栓連接組成一體。在機體上設置有若干個觀察門，備維修時使用。

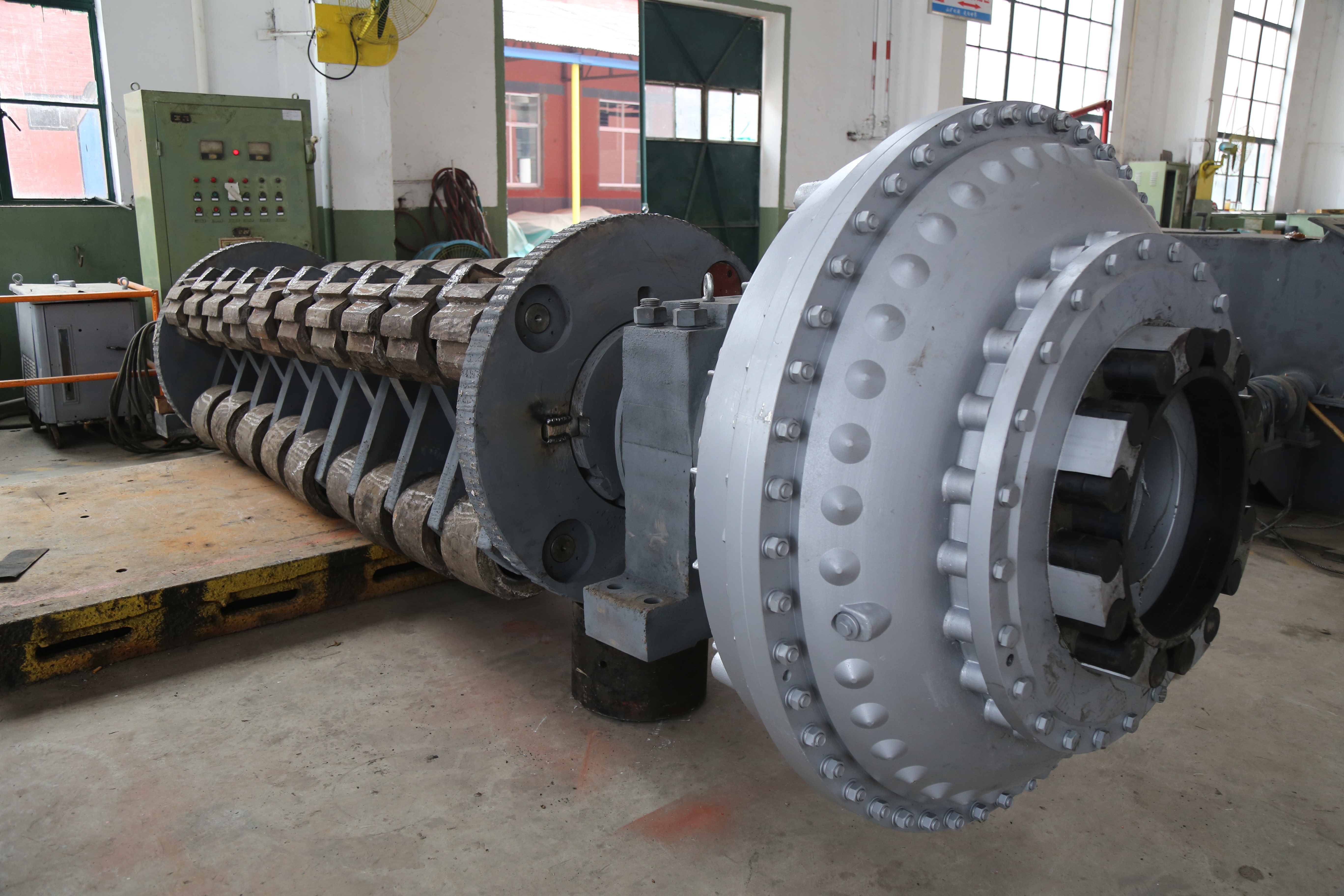

主軸和裝配在主軸上的若干平鍵、圓盤、搖臂、隔套、環錘、環軸等構成轉子。轉子通過聯軸器與電動機軸連接在一起。為增加耐磨性，在圓盤和搖臂外緣焊有硬質合金。
篩板支架是焊接部件，用軸懸掛在機體上，并通過連軸節與同調機構鉸接，篩板支架用螺栓固定，裝有若干破碎板和篩板，撥料器篩板裝在后部體上。
同調機構由軸調節器、聯軸節、連接小軸、安全銷、擠壓等相同的兩套部件組成，用以調整篩板支架與轉子的相對位置，并且有安全保護作用。調節器由渦輪、蝸桿、長軸、聯軸套和絲杠罩組成。

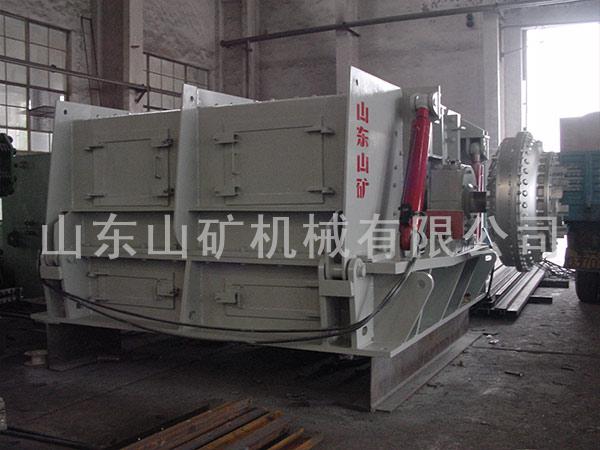

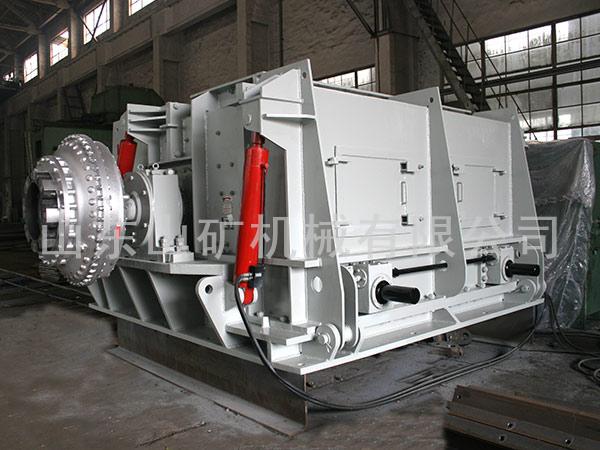

為了維修方便，本機設置了液壓系統，用以開啟前部機體，伸縮篩板支架。該系統包括四個大的開啟油缸、一個支撐篩板支架的小油缸、一個活動液壓站和若干管路、管件。
- 技術參數
|
名稱 |
|
轉子長度mm |
給料粒度mm |
出料粒度mm |
生產能力t/h |
電機型號 |
電機功率kw
|
機器重量 t |
聯軸器 |
||||||
|
HCSC 6 |
1200 |
1800 |
≤400 |
≤25 |
600 |
YKK4502-8 |
355 |
32 |
YOX1000 |
||||||
|
HCSC 8 |
1200 |
3591 |
≤400 |
≤25 |
800 |
YKK5002-8 |
450 |
34.5 |
YOX1000 |
||||||
|
HCSC 10 |
1200 |
4143 |
≤400 |
≤25 |
1000 |
YKK5004-8 |
560 |
38.25 |
YOX1000 |
||||||
|
HCSC 12 |
1200 |
4465 |
≤400 |
≤25 |
1200 |
YKK560-8 |
630 |
42 |
YOX1150 |
||||||
| HCSC 15 | 1600 | 2540 | ≤400 | ≤25 | 1500 |
